STFN 10°-15° (střechy s atikou)

• Trojúhelníkový rám je předmontovaný polohovatelný konstrukční prvek, který se používá k realizaci FV elektrárny na plochých střechách
• Z výpočtu zatížení a únosnosti použitého nosníku se stanoví potřebný počet rámů, které se pospojují nosníky, na které se dále upevňují FV panely jako na šikmých střechách
• Konstrukce získá prostorovou tuhost upevněním hliníkového ztužení BP AL na zadní podpěry rámů

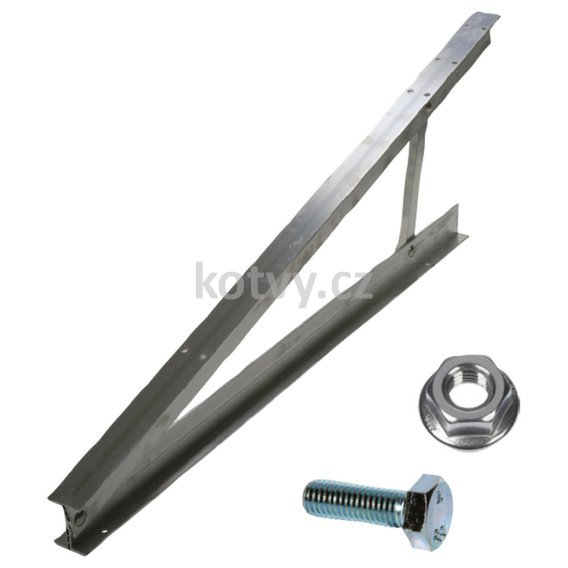

• Předmontovaný trojúhelníkový rám STFN 10°-15° pro umístění horizontálně či vertikálně orientovaných solárních panelů na ploché střechy
• Trojúhelníkový rám z hliníkové slitiny AW 6063/6060 T66 podle EN 755-2:2013
• Šrouby a matice z nerezové ocele A2-70 podle EN ISO 3506-1/2;2009
• Trojúhelníkový podpůrný rám STFN je předmontovaný a doplněný o matice a šrouby potřebné pro upevnění Solar nosníků
• Rám je možné snadno nastavit do třech různých poloh podle potřebného sklonu solárních panelů
• Rám STFN umožňuje upevnit solární panely na šířku i na výšku

Vhodné pro montáže na:

• Ploché střechy s profilem Solar-fish

Přípustná rozvržení:

• 1 solární panel s orientací na výšku
• 1 solární panel s orientací na šířku

Technické údaje trojúhelníkového rámu STFN 10°-15°:

Montáž:

• Určete rozteč podpůrných trojúhelníkových rámů STFN podle zatížení větrem a sněhem v dané oblasti
• Rozvrhněte umístění rámů podle nosné konstrukce a vzhledu FVE
• Upevněte rámy STFN k nosné konstrukci vhodnou kotvou
• Na rámy upevněte Solar nosníky pomocí přiložených šroubů a matic
