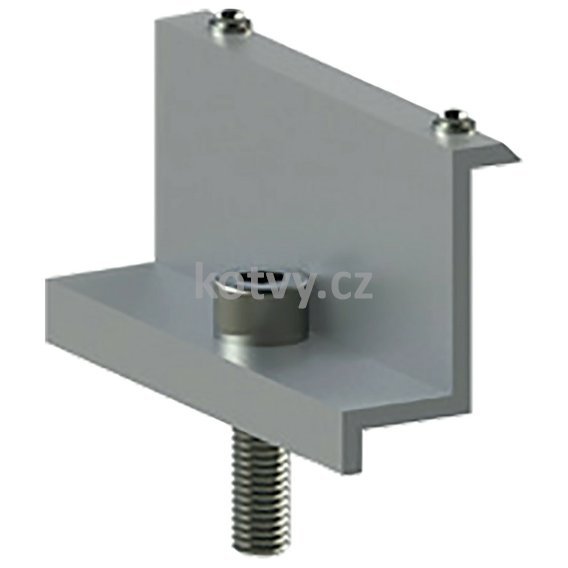

Předmontovaný úchyt koncový SW-II-M F 32

• Úchyty SW-II slouží k rychlém a bezpečnému upevnění FV panelů na podpěry systému Solar-Wind II
• Materiálové provedení zaručuje dlouhou životnost a skvělou korozivzdornost výrobku
• Sortiment pokrývá všechny dostupné tloušťky FV panelů
• Materiál úchytů garantuje dlouhou životnost a skvělou korozivzdornost
• V sortimentu lze vybrat úchyt k upevnění všech dostupných FV panelů

Vlastnosti a výhody koncového úchytu SW-II-M F 32

• Koncový úchyt slouží k zajištění posledního FV panelu tloušťky 32 mm v řadě
• Nespornou předností předmontovaného úchytu je rychlost montáže a fakt, že montér nemusí přemýšlet o délce šroubu
• Úchyt je zkompletovaný s metrickým šroubem M8 s imbusovou drážkou, který se upevňuje do závitu v podpěře
• K utažení šroubu je předepsaný utahovací moment 15 Nm
• Protože je úchyt z hliníku, doporučujeme utahovací moment dodržet, aby nedošlo k nevratnému poškození úchytu
• Určený pro systém Solar-Wind II
• V podporách SW-II jsou vnitřní závity připravené pro úchyty
• Materiál úchytů garantuje dlouhou životnost a skvělou korozivzdornost
• V sortimentu lze vybrat úchyt k upevnění všech dostupných FV panelů

Vhodný na

• k sestavení konstrukcí FV elektráren na plochých střechách společně se systémem Solar-Wind II

Montáž

• Podle tloušťky FV panelu vyberte vhodný úchyt
• Upevněte FV panel na podpěry systému Solar-Wind II utažením imbusového šroubu
• Doporučený utahovací moment je 10 Nm
• Úchyt lze pojistit proti demontáži kuličkou DAE
