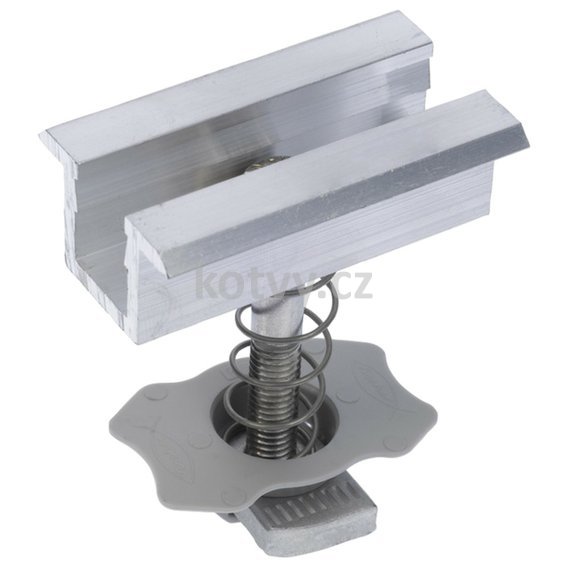

PM C 30-34 předmontovaný úchyt středový

• předmontovaný hliníkový středový úchyt PM C k upevnění dvou solárních panelů
• z hliníkové slitiny AW6060 T66 podle UNI EN 755-2:2013
• Nespornou předností předmontovaného úchytu je rychlost montáže a fakt, že montér nemusí přemýšlet o délce šroubu
• Materiál úchytu zajišťuje dlouhou životnost a skvělou korozivzdornost
• Rychlá montáž s možností zafixovat matici v požadované poloze před konečným utažením šroubu
• šroub IMBUS z nerezové ocele A2-70 podle EN ISO 3506-1/2:2009
• fixační matice FCN AL z hliníkové slitiny AW 6060 T66 podle EN 755-2:2013 a šedého nylonu PA6
• předmontovaný úchyt PM C lze použít k upevnění všech solárních panelů s tloušťkou 26,5 až 50 mm
• úchyt PM C lze snadno umístit a zafixovat kdekoli na nosníku
• díky integrované pružině jsou úchyty stabilní během celého procesu montáže a plastový prvek zabraňuje nechtěnému klouzání v profilu
• úchyty jsou připraveny k montáži a nevyžadují žádné další příslušenství, jako např. šrouby, podložky, matice apod.
• Materiál úchytu zajišťuje dlouhou životnost a skvělou korozivzdornost
• Kompletní sortiment pro upevnění FV panelů všech tlouštěk
• Rychlá montáž s možností zafixovat matici v požadované poloze před konečným utažením šroubu

Matice je určena pro profily Fischer, při použití do jiných profilů je nutné ověřit zda se do profilu vejde. Krom rozměru samotné matice je potřeba počítat s rozměry plastové části. Plastová část potřebuje pro prostrčení do profilu drážku o šíři minimálně 21mm. Výška plastové části je 6mm.

Vhodný pro montáže na

• Šikmé střechy, ploché střechy
• Průmyslové střechy
• Střechy s falcovanou střešní krytinou
• Speciální aplikace
• Solární zavěšené fasády

K upevnění solárních panelů na profily:

• Solar-fish
• Solar-flat
• Solar 40/30

Montáž:

• Univerzální předmontované úchyty PM C se umísťují na nosník zasunutím matice do horní drážky nosníku
• Otočte úchytem o 90° po směru hodinových ručiček
• Upevněte solární panel utáhnutím IMBUS šroubu TCEI předepsaným utahovacím momentem (10 Nm)
• Podle potřeby je možné zamezit demontáži vložením bronzové kuličky DAE do šestihranné drážky hlavy šroubu

Předmontovaný úchyt PM C 30-34 lze použít k upevnění všech solárních panelů s tloušťkou 30 až 34 mm
