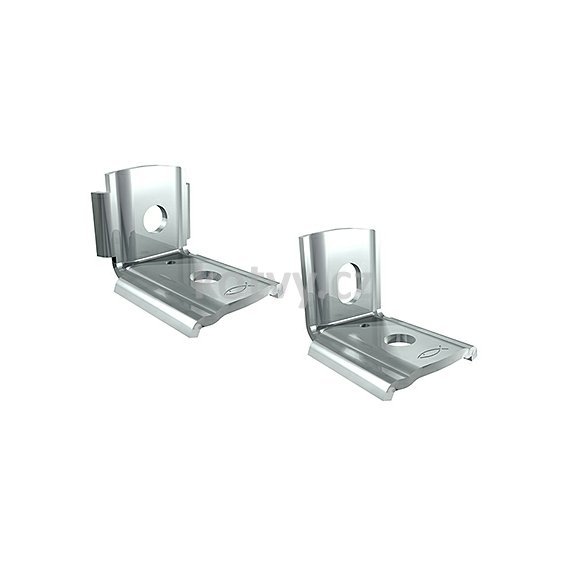

Fischer FLS montážní úhelník MW

• Součástí montážního systému FLS
• Montážní úhelníky MW 90° a MWU 90° jsou spojovací prvky pro sestavení jednoduchých konstrukcí z montážních lišt pomocí posuvné matice FSM Clix P.
• Jedinečný tvarový zámek úhelníku MW 90° umožňuje rychlou a přesnou montáž rovnoběžně nebo kolmo k podélné ose montážní lišty.
• Oválný otvor na plochém rameni MW 90° umožňuje prostorově úsporné upevnění přímo na stavební konstrukci.
• Standardizované otvory zajišťují přesné spojení s montážní lištou FLS při použití FSM Clix P se šroubem.
• Materiál: ocel S235 JR+CR (1.0037) dle DIN EN 1652
• Zinkování: galvanické zinkování, min. 5 µm podle DIN EN ISO 4042

Montáž úhelníku MW /MWU:

• Předmontovaný úhelník MW Clix 90°
• Prvek pro sestavení stabilních úhlových spojů s montážní lištou FLS.
• Předmontované příslušenství (např. SF Clix) snižuje počet položek nutných k sestavení konstrukce a zajišťuje časově úspornou montáž.
• Předmontované spojovací šrouby úhelníku MW Clix 90° stabilizují úhelník v liště během montáže a zajišťují snadné sestavení a rychlý postup práce.
• Speciální pružina zajišťuje dostatečnou přítlačnou sílu a zabraňuje nechtěnému posunu úhelníku v profilu.
• Tvarový zámek na těle úhelníku zajišťuje snadné sestavení konstrukčního detailu a šetří tak montážní čas.
• Materiál úhelníku: ocel S235JR+CR (materiál č.: 1.0037) podle DIN 1652
• Materiál matice do profilu: ocel S420MC (materiál č.: 1.0980) podle DIN EN 10149-2
• Materiál krycího plechu: ocel S235JR+CR (materiál č.: 1.0037) podle DIN 1652
• Materiál šestihranného šroubu: ocel min. 4.6 (DIN EN ISO 898-1)
• Materiál plastové klece: polypropylen PP, číslo položky 11400, barva černá
• Zinkování: galvanické zinkování, min. 5 µm, šestihranný šroub min. 3 µm podle DIN EN ISO 404

Montáž předmontovaného úhelníku MW Clix:
